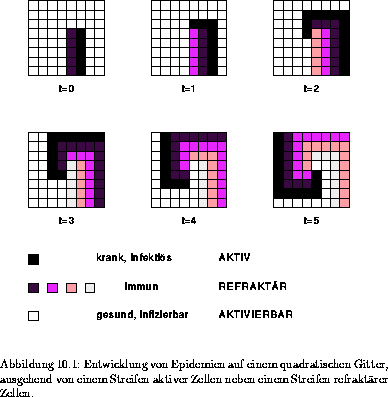

Bei der Simulation einer Epidemie mit dem Greenberg-Hastings-Modell
können die Zellen folgende Zustände haben:
- aktivierbar: Die Zelle ist gesund, aber ansteckbar.
Ist in der Nachbarschaft eine kranke Zelle, wird sie selbst im
nächsten Zeitschritt krank. (In der Abb.
sind dies die weißen Zellen.)
- aktiv: Die Zelle ist krank und kann die Nachbarn
anstecken (schwarz in Abb. ).
- refraktär: Die Zelle ist immun gegen Ansteckung und
kann selbst keine anderen anstecken. Da dieser Zustand länger
andauert als die Krankheit selbst, wird er durch
verschiedene Unterzustände repräsentiert, die nacheinander
durchlaufen werden (verschiedene Graustufen in ).
Als Anfangsbedingung wird ein Streifen aktiver Zellen neben einem
Streifen maximal refraktärer Zellen gewählt. Alle übrigen
Zellen sind im aktivierbaren Zustand. Mit ähnlichen Modellen kann man
auch die Bildung von Spiralwellen bei bestimmten chemischen Reaktionen
simulieren (Abb. ).
Figure: Zustandsdiagramm des Greenberg-Hastings-Modells
Figure: Spiralwellen bei der Belousov-Zhabotinskij-Reaktion
